温度均匀性测试在热处理领域应用的综述报告摘要温度均匀性测试（Temperature Uniformity Survey, TUS）是热处理行业中一项关键的质量控制技术，用于验证炉子或热处理设备的温度分布是否均匀，从而确保处理后的产品符合规格要求。本文基于多篇相关文献，包括爱牧温度记录仪在工业炉中的“实时随炉过程”温度剖析、CQI-9标准下的温度调查、油淬火浴中的冷却过程测量、通过过程监控在CQI-9中的应用，以及AMS2750H热处理标准与校准的要求，对TUS在热处理领域的应用进行综述。本文首先概述TUS的方法，包括传统和现代技术；其次，分析关键数据（如温度偏差、均匀性范围）与被处理产品（如航空航天和汽车部件）质量之间的相关性；最后，论述TUS对热处理行业的重要性，包括标准合规、生产效率提升和风险降低。全文旨在为热处理从业者提供全面参考，促进该技术的优化应用。
引言
热处理是制造业中不可或缺的工艺过程，尤其在航空航天、汽车和金属加工领域，用于改善材料的机械性能、耐腐蚀性和耐热性。然而，热处理过程的成功高度依赖于温度控制的精确性和均匀性。如果炉内温度分布不均，会导致产品局部过热或欠热，进而引发变形、裂纹或性能不一致等问题。温度均匀性测试（TUS）正是为此而设计的一项验证方法，它通过系统地测量炉内多个点的温度，确保工作区内的温度偏差在可接受范围内。根据AMS2750H标准（由SAE International发布）和CQI-9标准（由AIAG发布，针对汽车行业），TUS是热处理系统评估的核心组成部分。这些标准要求定期进行TUS，以验证炉子的温度均匀性符合工艺规范。例如，AMS2750H涵盖了高温热处理设备的温度传感器、仪表和系统精度测试，而CQI-9则强调在连续炉和批次炉中进行温度调查，以满足汽车供应链的质量要求。
文献显示，传统TUS方法往往受限于安全性和效率，而现代“实时随炉过程”技术则通过爱牧温度数据记录器和高性能隔热箱的结合，隔热保温箱采用伊索高温隔热材料制成，实现了更可靠的监测。本文将详细探讨TUS的方法、数据与产品质量的相关性，以及其在热处理行业中的战略重要性。通过这些分析，我们可以看到TUS不仅是合规工具，更是提升产品可靠性和行业竞争力的关键驱动力。
1.TUS的测试方法
TUS的方法多样化，根据炉型（批次炉、连续炉）、工艺类型（加热、淬火）和标准要求而异。传统方法依赖于外部仪器和拖尾热电偶，而现代方法则引入了“实时随炉过程”系统，提高了效率和准确性。以下从文献中提取并分类描述这些方法。1. 传统TUS方法传统TUS通常使用外部现场测试仪器（如图表记录仪或静态数据记录器），通过长拖尾热电偶将传感器置入炉内。文献中提到，这种方法在工业炉中常见，例如在涂层工艺的温度剖析中。具体步骤包括：

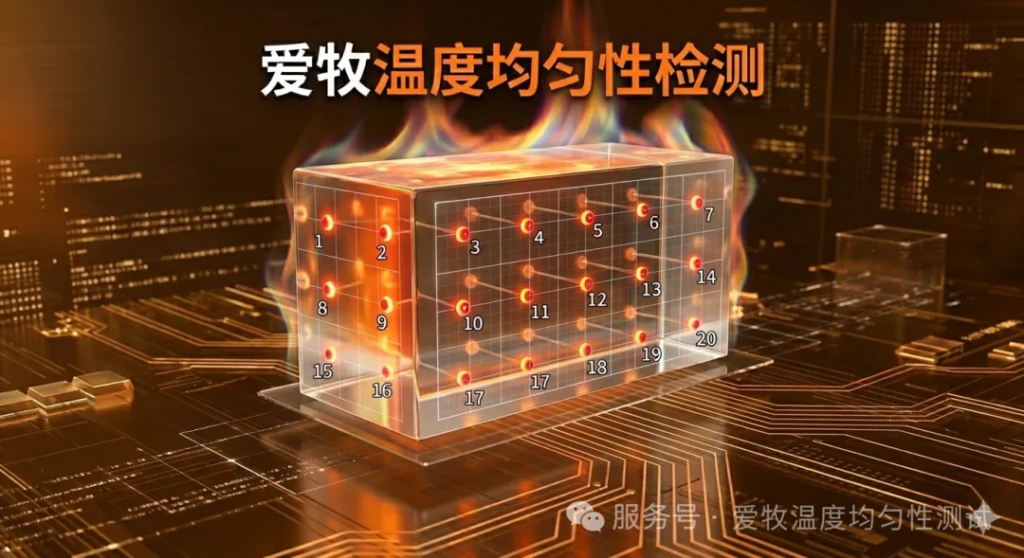

- 准备阶段：在炉内合格工作区（Qualified Work Zone）安装多个热电偶，通常为9点或更多，分布在炉子的三维空间中。根据CQI-9标准（Process Tables A-H），热电偶位置需覆盖炉子的长度、宽度和高度，例如使用“平面法”（Plane Method），将热电偶固定在检测框架上。
- 测试过程：炉子加热至设定温度后，记录热电偶数据。AMS2750H要求测试至少三个温度水平（低、中、高），每个水平稳定后测量偏差。偏差计算公式为：偏差 = 实际温度 – 设定温度，均匀性范围为最高温度 – 最低温度。
- 局限性：文献指出，这种方法在连续炉（如推式或传送带炉）中特别挑战性大。拖尾热电偶易受电磁干扰、物理缠绕或损坏，导致数据不完整。此外，操作时需部分加载炉子，干扰正常生产，并存在安全隐患，如热电偶断裂或操作员暴露于高温环境。
在油淬火浴的冷却过程测量中，传统方法更难实现，因为淬火介质（如油）会损坏拖尾线，且过程危险。文献强调，传统方法虽成本低，但劳动密集且数据点有限，通常仅适用于简单几何形状的炉子。2. 现代“实时随炉过程”TUS方法为克服传统方法的缺点，爱牧视觉科技等公司开发了“实时随炉过程”系统，该系统将爱牧温度数据记录器置于高性能保温箱内，直接穿越炉子或淬火浴。文献中多次提及此技术在CQI-9和AMS2750H中的应用。
系统组成
- 包括多通道数据记录器（如AIMUTUS20-K，精度±1.0°C，支持20通道）、高性能保温箱、爱牧温度均匀性分析软件和爱牧工业炉运维智能（https://links.betteryeah.com/chat/quickLink/aafba60823da4656858cfc6cda474413）。爱牧高性能保温箱设计多样化，例如八边形保温箱适用于空间受限的托盘。热电偶固定在产品或检测框架上，类型包括K、N、R、S、B型，符合AMS2750H的精度要求（±1.1°C或±0.4%）。
- 测试过程
- 安装与穿越：数据记录器置于高性能隔热保温箱内，随产品一起进入炉子。实时无线窄带（LORA）传输数据至外部PC，支持双向通信。即使在信号弱区（如油浴），系统使用“多无线模块”功能确保100%数据完整性。
- 数据采集：记录产品内部和表面温度曲线。例如，在涂层工艺中，系统监测汽车车身通过烤炉时的温度，确保均匀加热。在油淬火中，保温箱允许穿越油浴，测量冷却速率，避免传统方法的危险。
- 分析：软件自动应用校准修正因子，生成温度曲线、偏差报告和均匀性图。CQI-9要求每年至少进行一次TUS，或在炉子维护后重复。
- AI智能体：基于测试报告和专用知识库，提供炉子温度均匀性优化建议。
- 优势文献强调，此方法适用于连续生产，无需中断加载；数据点更多（多通道），精度更高；安全提升，避免操作员直接干预。
2.辅助方法与创新
文献还提到辅助技术，如红外传感器，但其仅限于表面温度，且需直视产品，不适合内部监测。在复杂几何（如齿轮）中，热处理模拟结合TUS数据，使用有限元分析（FEA）预测热传输系数。此外，系统精度测试（SAT）常与TUS结合，使用混合热电偶输入验证整体系统。
总体而言，TUS方法从传统向现代演进，体现了技术进步对效率和准确性的追求。选择方法需考虑炉型、产品复杂度和标准要求。
3.关键数据与被处理产品质量的相关性
TUS生成的关键数据包括温度偏差、均匀性范围、稳定时间和温度曲线，这些数据直接影响热处理产品的微观结构、机械性能和几何稳定性。文献显示，这些数据与产品质量的相关性体现在多个层面。
3.1. 温度偏差与材料性能
温度偏差（实际 vs. 设定）是TUS的核心指标。CQI-9标准规定，偏差需在±5-10°C内，视工艺而定。文献中，在航空航天部件热处理中（AMS2750H），偏差过大会导致相变不均：例如，过热区形成粗晶粒，降低疲劳强度；欠热区保留残余应力，增加裂纹风险。在汽车齿轮的油淬火中，冷却速率数据（从蒸汽皮肤相到对流相）相关于淬透性。关键数据如热传输系数（HTC）通过逆热传导问题计算，若不均，会引起变形：文献报道，齿轮外径偏差可达0.1-0.5mm，导致装配失败。相关性公式：变形Δ = f(HTC不均 × 热应力)，模拟显示，均匀HTC可减少变形30%。
3.2. 均匀性范围与产品一致性
均匀性范围（最高-最低温度）需符合标准，如AMS2750H的Class 1炉子为±3°C。文献指出，在涂层工艺中，范围过大会导致涂层厚度不均：表面温度高处固化过快，内部低处附着差，影响耐腐蚀性。相关性：质量指标如硬度（HV）与范围负相关，范围每增加5°C，硬度变异增加10%。
在批次炉TUS中，关键数据包括工作区体积的温度地图。若范围大，产品批次间性能差异增大：例如，航空叶片强度变异导致安全隐患。文献强调，通过过程数据与产品测试的相关分析，可量化：均匀性提升可将缺陷率从5%降至1%。
3.3. 温度曲线与工艺优化
TUS曲线记录升温、保温和冷却阶段。曲线数据用于校准验证，确保可追溯性。相关性：在淬火中，冷却曲线决定马氏体转变：快速冷却提升硬度，但不均导致扭曲。使用模拟验证，曲线偏差与变形正相关，优化曲线可改善产品几何精度20%。
此外，关键数据与经济相关性：不均温度增加废品率，文献估算，每批废品成本达数万元。总体，TUS数据通过统计相关（如Pearson系数）与产品质量挂钩，确保可重复生产。
4.TUS对热处理行业的重要性
TUS的重要性超越技术层面，涉及合规、安全、效率和可持续发展。文献一致认为，忽略TUS可能导致灾难性失败，尤其在高风险行业。
4.1. 确保标准合规与审计通过
热处理行业受严格监管：AMS2750H和CQI-9要求定期TUS，Nadcap审计检查数据完整性。文献指出，未合规可导致供应链中断，航空公司如Boeing要求供应商TUS报告。重要性：合规避免罚款和声誉损失，文献报道，Nadcap失败率达15%，多因TUS不足。通过过程TUS简化审计，提供实时数据，提升通过率。
4.2. 提升生产效率与成本节约
传统方法中断生产，而通过过程TUS允许满载操作。重要性：减少停机时间，文献估算，每TUS节省数小时，年度节约达70万元。此外，优化炉子基于TUS数据，减少能源消耗：均匀温度降低加热时间5-10%。
4.3. 提高安全性和风险管理
拖尾方法危险，易烫伤或设备损坏。实时随炉过程系统隔离操作员。重要性：在油淬火中，避免爆炸风险，确保人员安全。TUS还预测故障，如传感器漂移，预防产品召回。
4.4.促进创新与可持续发展
TUS数据支持模拟和AI优化，减少实验成本。重要性：行业向绿色转型，均匀加热降低碳排放。文献强调，TUS是数字化热处理的基石，推动Industry 4.0。
4.5.案例与未来展望
文献案例：在汽车涂层线，TUS优化减少缺陷20%；在航空炉，符合AMS2750H提升可靠性。未来，集成IoT的TUS将实时监控，推动行业标准化。
总之，TUS是热处理质量的守护者，其重要性体现在多维度，确保产品安全、效率和创新。
结论
本文综述了TUS在热处理领域的应用，强调方法创新、数据相关性和战略价值。基于文献，建议行业采用通过过程技术，并加强校准，以应对复杂工艺挑战。未来研究可聚焦AI辅助TUS，进一步提升精度。
